SQ2418扁平线电感封装尺寸图

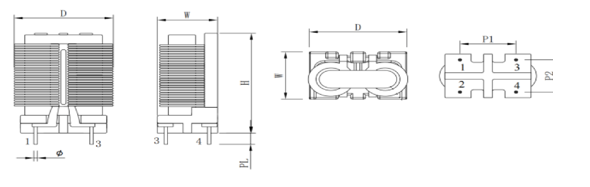

| H | D | W | P1 | P2 | φ | PL |
| 32.0Max. | 24.0Max. | 15.0Max. | 13.0±0.5 | 10.0±0.5 | 0.8±0.2 | 3.5±0.5 |

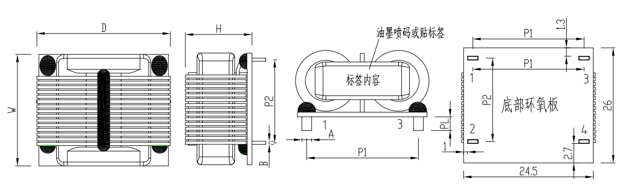

| H | D | W | P1 | P2 | A | B | PL |
| 14.0Max. | 26.0Max. | 27.0Max. | 20.5±0.5 | 21.4±0.5 | 1.8±0.3 | 0.6±0.3 | 3.5±0.5 |
SQ2418扁平线电感系列参数
| 型号 | 线径 mm (厚度*宽度) | 共模感量 (mH Min) | 额定电压MAX | 额定电流（A） |
安装方式 |
排距*脚距（mm） | DCRmΩ MAX |
| SQ24V1003-3.5A-8.0mH | 0.3*1.5 | 8.0 | 264 VAC | 3.5 | 立式 | 13*10 | 63 |
| SQ24H0722-9.0A-2.0mH | 0.3*1.5 | 2.0 | 264 VAC | 9.0 | 卧式 | 20.5*21.4 | 15 |
