CD54贴片电感

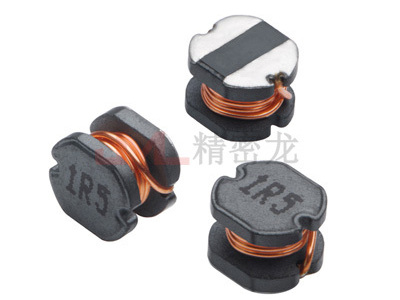

CD54贴片电感为一款表面贴装小型功率电感,其电感体积小、薄型、高饱和电流、高能量存储和低电阻等特性;出色的焊接性和耐环境性,可适用于回流焊工艺;符合无铅环保ROHS产品。CD54贴片电感一般主要应用于电脑显示板卡、笔记本、dc转换器、电视机、电子仪器等领域上。
2018-11-27 10:00:33
产品详情

CD54贴片功率电感封装尺寸图

CD32贴片功率电感封装尺寸图

TYPE(规格型号) A B C D E F G
CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0



CD54贴片功率电感参数

型号  电感值(μH)  DCR (Max)直流电阻(Ω) IDC (Max)额定电流(A)   测试频率(kHz)
CD54-1.0uH/M 1.0 0.013 4.60 100
CD54-1.2uH/M 1.2 0.015 4.50 100
CD54-1.5uH/M 1.5 0.020 4.00 100
CD54-2.2uH/M 2.2 0.026 3.50 100
CD54-3.3uH/M 3.3 0.035 3.00 100
CD54-4.7uH/M 4.7 0.045 2.80 100
CD54-5.6uH/M 5.6 0.050 2.70 100
CD54-6.8uH/M 6.8 0.060 2.50 100
CD54-8.2uH/M 8.2 0.070 2.20 100
CD54-10uH/M 10 0.080 2.00 100
CD54-15uH/M 15 0.120 1.80 100
CD54-22uH/M 22 0.150 1.20 100
CD54-27uH/M 27 0.160 1.10 100
CD54-33uH/M 33 0.200 1.00 100
CD54-39uH/M 39 0.260 0.90 100
CD54-47uH/M 47 0.340 0.85 100
CD54-56uH/M 56 0.380 0.80 100
CD54-68uH/M 68 0.440 0.60 100
CD54-82uH/M 82 0.500 0.60 100
CD54-100uH/M 100 0.660 0.50 100
CD54-120uH/M 120 0.850 0.45 100
CD54-220uH/M 220 1.500 0.25 100
CD54-270uH/M 270 1.800 0.23 100
CD54-330uH/M 330 2.500 0.30 100
CD54-470uH/M 470 3.400 0.30 100
CD54-1.0mH/M 1000 5.440 0.12 100

Remark:  ●  M Tolerance: N:±30% , M:±20% ,    K:±10%
               ●  Inductance Tested at    100kHz,0.25Vrms (20℃)
               ●  IDC: DC current at    which the inductance drops approximate 20% from its value without current
               ●  Operating  Temperature : -25℃ ~ +105℃
               ●  Measure Equipment:
                    INDUCTANCE : Agilent    HP-4284A , HP-4285A
                    IDC : Agilent    HP-4284A+HP-42841A
                    DCR : CHEN HWA 502A
